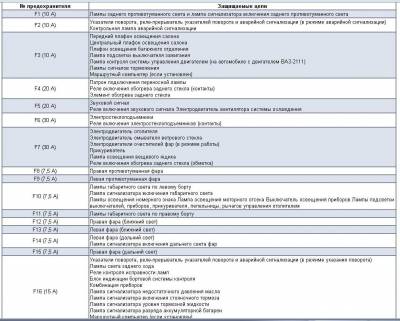

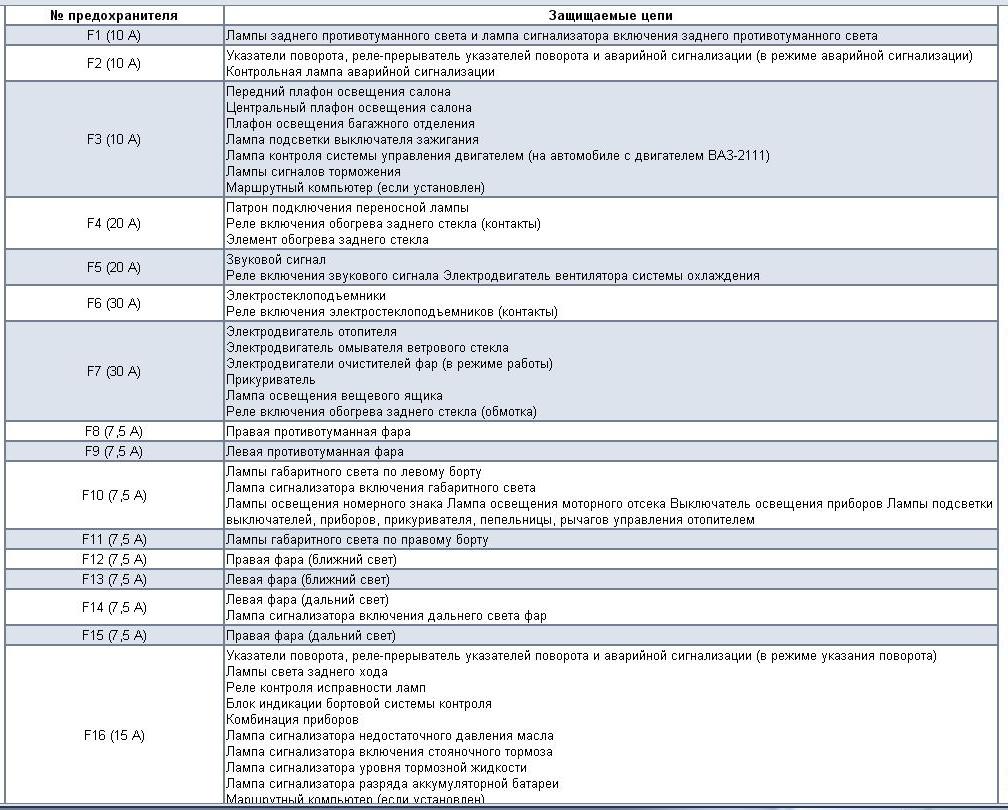

Цепи, защищаемые плавкими предохранителями

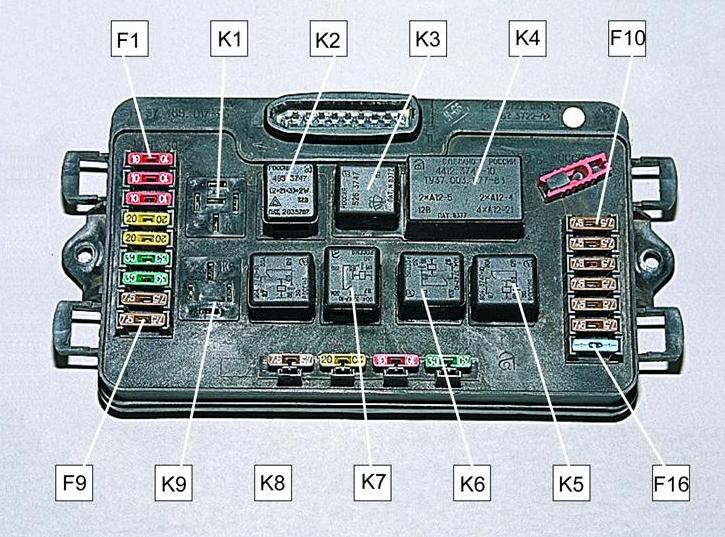

Расположение реле и предохранителей в монтажном блоке

К1 – место для установки реле включения очистителей фар (в вариантном исполнении автомобиля);

К2 – реле-прерыватель указателей поворота и аварийной сигнализации;

К3 – реле очистителя ветрового стекла;

К4 – реле контроля исправности ламп;

К5 – реле включения ближнего света фар;

К6 – реле включения дальнего света фар;

К7 – реле включения обогрева заднего стекла;

К8 – реле включения звуковых сигналов;

К9 – место для установки реле включения стеклоподъемников (в вариантном исполнении автомобиля);

F1 – F16 – плавкие предохранители.
