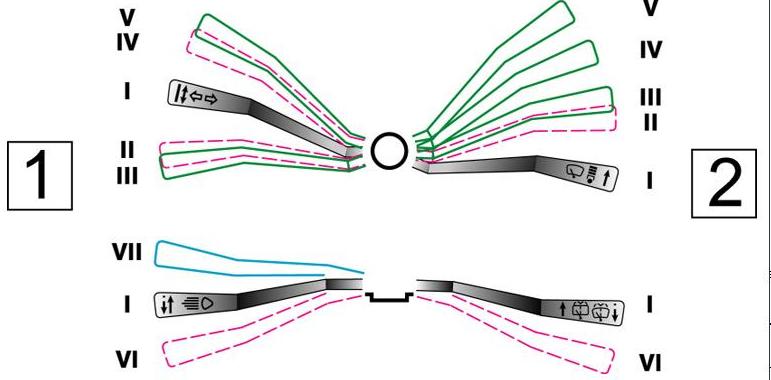

Положения рычагов подрулевого переключателя
Положения рычагов подрулевого переключателя

1 – рычаг переключателя указателей поворотов и света фар:
I – указатели поворотов выключены; включен ближний свет фар, если переключателем наружного освещения включены фары;
II – включены указатели левого поворота (нефиксируемое положение);
III – включены указатели левого поворота (фиксируемое положение);
IV – включены указатели правого поворота (нефиксируемое положение);
V – включены указатели правого поворота (фиксируемое положение);
VI – (на себя) включен дальний свет фар независимо от положения переключателя наружного освещения (нефиксируемое положение);
VII – (от себя) включен дальний свет фар, если переключателем наружного освещения включены фары (фиксируемое положение).
2 – рычаг переключателя очистителя и омывателя ветрового стекла:
I – очиститель ветрового стекла выключен;
II – включен прерывистый режим работы очистителя ветрового стекла (нефиксируемое положение);
III – включен прерывистый режим работы очистителя ветрового стекла (фиксируемое положение);
IV – включена первая скорость очистителя ветрового стекла;
V – включена вторая скорость очистителя ветрового стекла;
VI – (на себя, независимо от положения рычага) включены омыватель и очиститель ветрового стекла (нефиксируемое положение).
