Расположение основных агрегатов автомобиля
Расположение основных агрегатов автомобиля

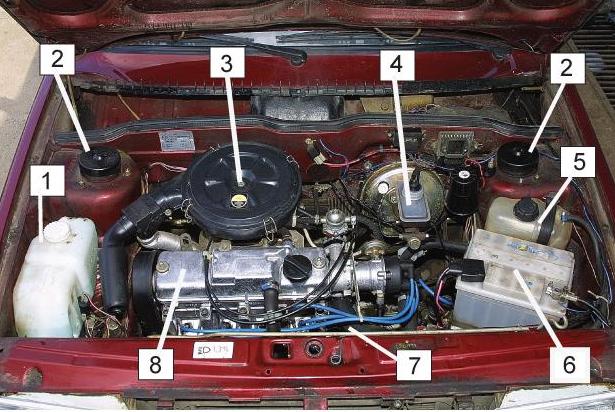

Подкапотное пространство автомобиля ВАЗ-2115 с карбюраторным двигателем


1 – бачок омывателя ветрового стекла;
2 – верхняя опора стойки;
3 – корпус воздушного фильтра;
4 – бачок гидропривода тормозной системы;
5 – расширительный бачок системы охлаждения;
6 – аккумуляторная батарея;
7 – коробка передач;
8 – двигатель.

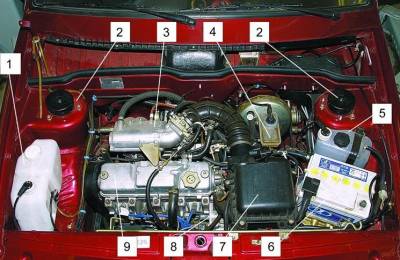

Подкапотное пространство автомобиля ВАЗ-2115 с впрысковым двигателем



1 – бачок омывателя ветрового стекла;
2 – верхняя опора стойки;
3 – ресивер;
4 – бачок гидропривода тормозной системы;
5 – расширительный бачок системы охлаждения;
6 – аккумуляторная батарея;
7 – корпус воздушного фильтра;
8 – коробка передач;
9 – двигатель.

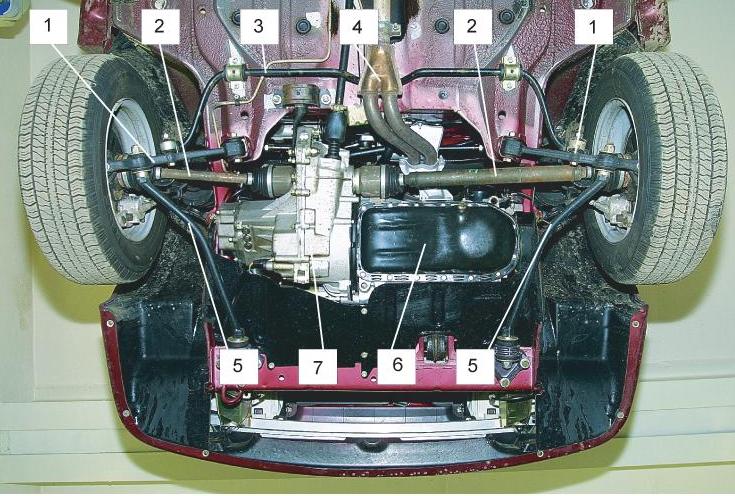

Передняя часть автомобиля



1 – рычаги подвески передних колес (ходовая часть);
2 – валы приводов передних колес (приводы передних колес относятся к группе элементов трансмиссии);
3 – стабилизатор поперечной устойчивости (ходовая часть);
4 – система выпуска отработавших газов (группа элементов системы выпуска двигателя);
5 – растяжки рычагов (ходовая часть);
6 – двигатель (поддон картера с пробкой отверстия для слива масла);
7 – коробка передач.
На фото показана передняя часть автомобиля. Хорошо видны рычаги, растяжки и стабилизатор поперечной устойчивости передней подвески (относится, как и передние колеса, к группе элементов ходовой части).

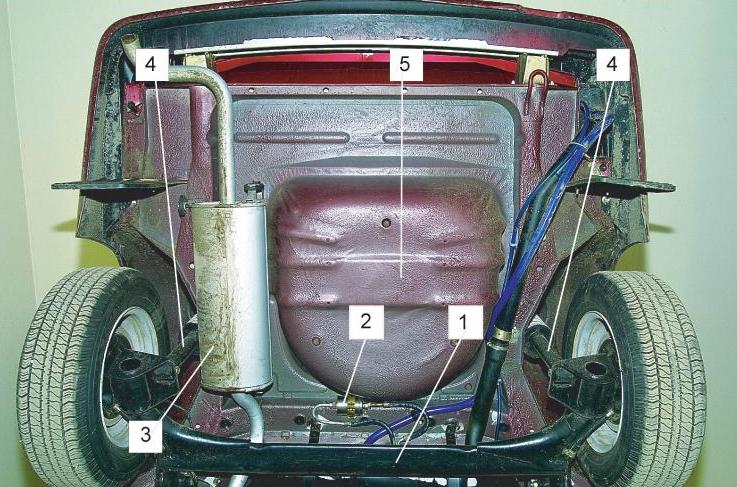

Задняя часть автомобиля (вид снизу)



1 – балка задней подвески (ходовая часть);
2 – топливный фильтр системы питания (только автомобиль с впрысковым двигателем);
3 – основной глушитель системы выпуска отработавших газов;
4 – амортизаторы;
5 – ниша днища багажника для запасного колеса.









На фото показана часть днища автомобиля под сиденьями водителя и переднего пассажира. Слева, параллельно трубе дополнительного глушителя, расположена тяга привода управления коробкой передач.

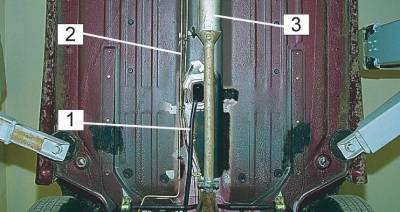

Днище автомобиля (под сиденьями водителя и переднего пассажира)



1 – тяга привода управления коробкой передач (трансмиссия);
2 – трубопроводы гидропривода тормозной системы и системы питания двигателя;
3 – дополнительный глушитель системы выпуска.







На фото показана часть днища автомобиля под сиденьями задних пассажиров. Топливный бак находится под днищем, перед балкой задней подвески. Слева от топливного бака, левее трубы системы выпуска отработавших газов, расположен регулятор давления, корректирующий давление тормозной жидкости в тормозных механизмах задних колес. Регулятор давления относится к группе элементов тормозной системы.

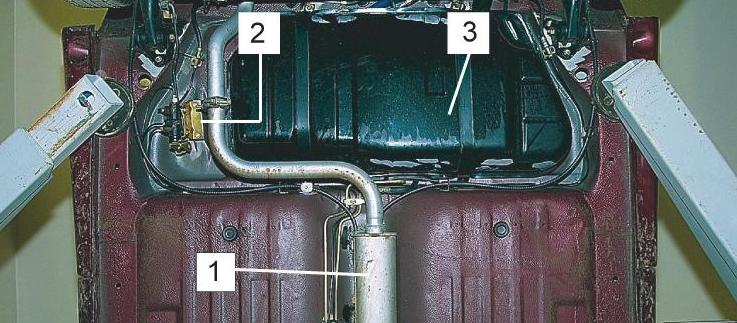

Днище автомобиля (под сиденьями задних пассажиров)


1 – дополнительный глушитель системы выпуска;
2 – регулятор давления;
3 – топливный бак.











На фото показана задняя часть автомобиля. Хорошо видна балка, частично видны амортизаторы и пружины задней подвески. Слева, рядом с колесом, расположен основной глушитель системы выпуска отработавших газов. В задней части автомобиля, за балкой задней подвески, видна ниша днища багажника, в которой размещается запасное колесо







Знание внешнего вида основных агрегатов автомобиля и мест их расположения может пригодиться не только тем, кто занимается самостоятельным обслуживанием своего автомобиля. Без этих знаний сложно осмотреть и подготовить автомобиль к выезду, эта информация полезна и при общении со специалистами автосервиса.

Традиционно в руководствах по обслуживанию и ремонту автомобиля придерживаются следующего порядка описания его элементов и систем:


– двигатель;

– трансмиссия;

– ходовая часть;

– рулевое управление;

– тормозная система;

– электрооборудование;

– кузов.







Деление автомобиля на составляющие элементы помогает составить о нем более точное представление и не позволяет пропустить какой-либо из узлов при осмотре и проведении технического обслуживания. В свою очередь, каждый из указанных элементов автомобиля состоит из узлов и деталей, составляющих отдельные системы.

Силовой агрегат расположен в моторном отсеке под капотом, он занимает большую часть подкапотного пространства. Силовым агрегатом называется двигатель вместе со сцеплением, коробкой передач (сцепление и коробка передач являются элементами трансмиссии) и установленными на двигателе стартером и генератором.

Двигатель включает в себя системы, обеспечивающие возможность его работы. К таким системам относятся: система смазки, охлаждения, питания и выпуска. Управление работой впрыскового двигателя осуществляется контроллером ЭСУД (электронной системы управления двигателем) (см. Особенности эксплуатации автомобилей с двигателями, оснащенными системой впрыска топлива). Кроме того, в автомобиле имеется система пуска двигателя (стартер, электрические цепи и коммутирующие устройства) и система энергоснабжения (генератор и аккумуляторная батарея). Последние две системы относятся к группе элементов электрооборудования.

При проведении осмотра автомобиля и его подготовке к выезду, открыв капот, в первую очередь проверяют состояние систем смазки и охлаждения двигателя (см. Подготовка автомобиля к выезду). Затем проверяют уровень жидкости в бачке гидропривода тормозной системы и уровень жидкости в бачке омывателя ветрового стекла.
